Documentación de producto

MYPLAY Cell 1-Top

Guía de instalación y puesta en marcha

1. Descripción de producto


Un lector RFID montado en el techo que integra dos componentes Myruns para garantizar los mejores resultados de lectura. El lector MB R1 y la antena MB A3. Cuenta con conectores SMA que permiten controlar hasta tres versiones «esclavas» del producto.

2. Contenido del paquete


Asegúrese de que el paquete recibido contiene todos los elementos indicados a continuación

  • Dispositivo MP Cell 1-Top
  • Cable de alimentación de 24V

* Para la puesta en marcha y la conectividad en la instalación de este producto, se requiere de un cable ETHERNET no incluido en el paquete.


* Los cables coaxiales para la incorporación de los dispositivos exclavos no se incluyen en el paquete. Se recomienda el uso de clables coaxiales de baja pérdida.


Referencia recomendada: LMR240


* En caso de haber adquirido la versión del MP Cell 1-Top de suspensión por cables, tenga en cuenta que los cables de suspensión no están incluidos en el paquete. Consulte el capítulo 3.2 de este manual para conocer las opciones de cable compatibles con el producto.


* En caso de haber adquirido la versión del MP Cell 1-Top de anclaje con tubo VESA, tenga en cuenta que deberá disponer de tornillos M4 para atornillar el dispositivo.

3. Instalación y puesta en servicio

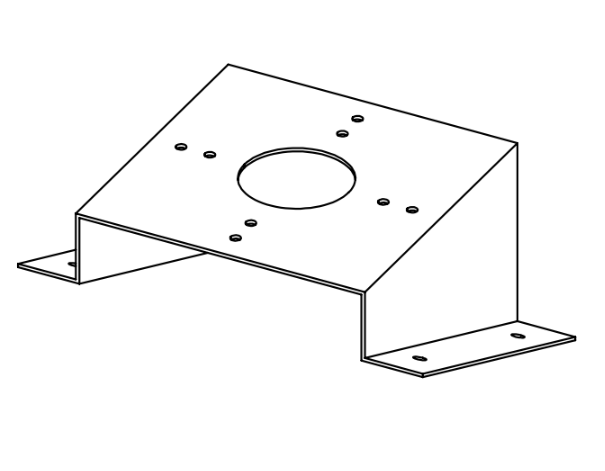

Existen dos versiones de producto en cuanto a su instalación se refiere. Verifique si el área de suspensión del producto corresponde a la de inserción de tubo VESA (ver parte trasera del producto):

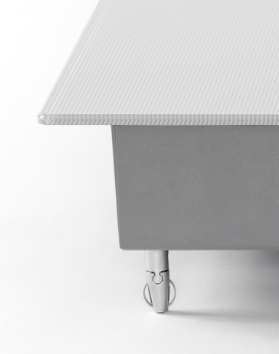

Si no ve esta estructura en la parte trasera del producto verifique las cuatro "patas" del producto, en las que hallará una estructura de anclaje como la que se muestra en la imagen:


3.1. Opción 1: Tubo

En caso de haber identificado la versión adquirida como la que incorpora el tubo VESA, proceda a la instalación siguiendo los siguientes pasos:

  1. Fije en el techo el tubo con terminación VESA 100x100 o 75x75 utilizando tornillos y tacos de expansión seguros. Este tubo tiene que tener la longitud precisa para que el dispositivo quede a una altura de 3 metros.
  2. Identifique los agujeros de montaje en el producto. Corresponden al estandar de soportes VESA 100x100 y 75x75.
  3. Utilice tornillos M4 para proceder al atornillado (no incluidos en el paquete).


3.2. Opción 2: Cables de suspensión

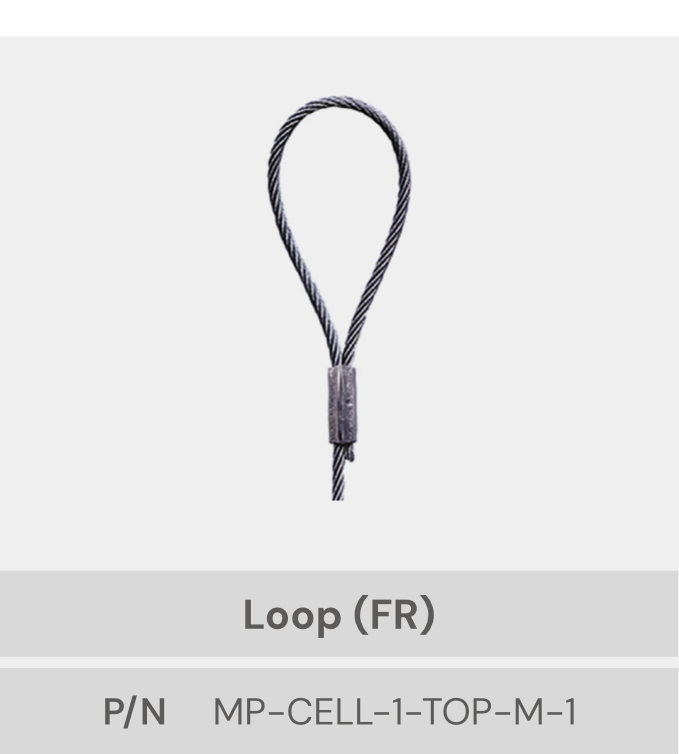

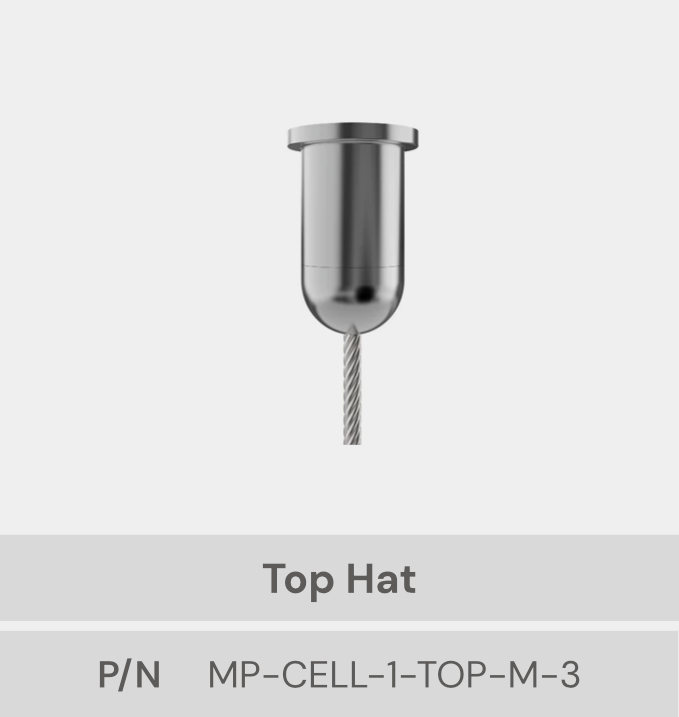

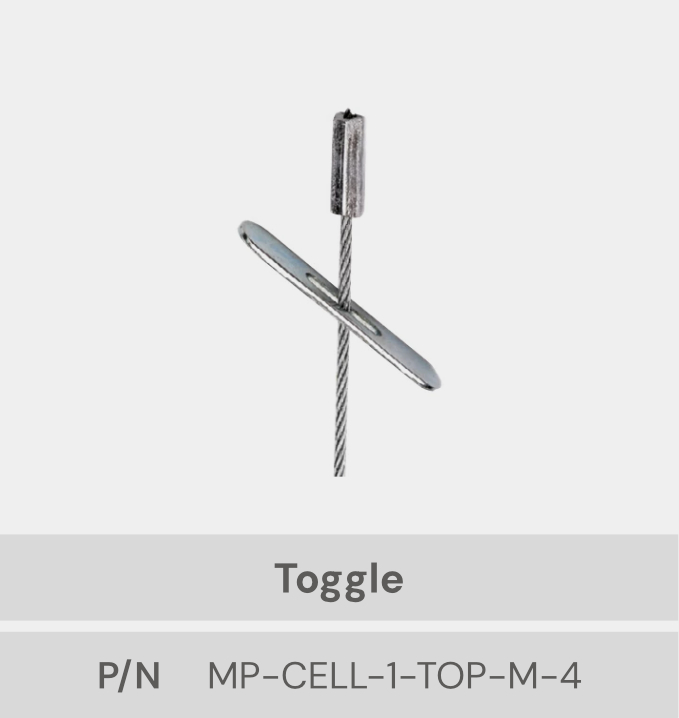

Para la versión suspendida con cables, existen cinco opciones de cables de suspensión que se pueden encajar a los cuatro anclajes del MP Cell 1-Top (las "patas"). El cable no se incluye en el producto. A continuación se muestran las opciones que puede adquirir o que su proveedor o cliente le puede proporcionar:

Siga los siguientes pasos para realizar la instalación:

  1. La fijación al techo debe ser la adecuada y se debe instalar en un sustrato fiable para alcanzar la carga de trabajo.
  2. Introducir el cable metálico únicamente en la parte superior, «abombada», de cada soporte ubicado en los vértices.
  3. Recorte o corte el cable metálico únicamente después de introducirlo en la unidad, nunca antes, ya que esto podría afectar a su funcionamiento.
  4. Para ajustar la altura, apriete los botones y la unidad se podrá desplazar tanto hacia abajo como hacia arriba.
  5. Es imprescindible retirar o sujetar la carga antes de realizar cualquier ajuste.
  6. Asegúrese de que el cable de acero salga claramente de la unidad.
  7. Asegúrese siempre de que sobresalgan al menos 25 mm de cable por el lateral del producto tras la instalación.
  8. Los cables que salgan del dispositivo se deben guiar por uno de los 4 cables.


3.3. Conexiones

  1. Conecte el cable de alimentación a la toma que le haya proporcionado el cliente.
  2. Conecte el cable ETHERNET a la toma de red que le haya proporcionado el cliente (cable ETHERNET no incluido).
  3. Conecte el cable USB para proceder a la configuración de testeo y envío de lecturas.


3.2. Testear lectura

Siga estos pasos para verificar que el dispositivo MP CELL 1 - Top Master esté leyendo correctamente las etiquetas RFID:

PASO 1: Conectar el dispositivo

  1. Conecte el dispositivo a una fuente de alimentación utilizando el cable de 24 V incluido en el paquete.
  2. Conecte el dispositivo a un PC mediante el cable USB C a USB A (este cable no está incluido en el paquete).
  3. Conecte el lector a una toma de red mediante un cable RJ45 (este cable no está incluido en el paquete).



PASO 2: Conecte el dispositivo a su red local.
Utilice una herramienta de software para emular una terminal (Putty, MobaXterm o similar). En este ejemplo, se utiliza el software Putty. Siga estos pasos para conectar el MP Cell 1-Top a la red local desde la terminal.

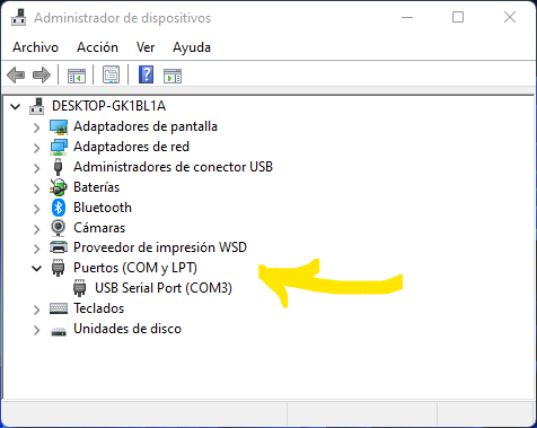

  1. Acceda al administrador de dispositivos del PC al que está conectado el dispositivo y localice los puertos COM y LPT. En esta sección, podrá encontrar el puerto COM que el PC ha asignado al dispositivo Myruns.

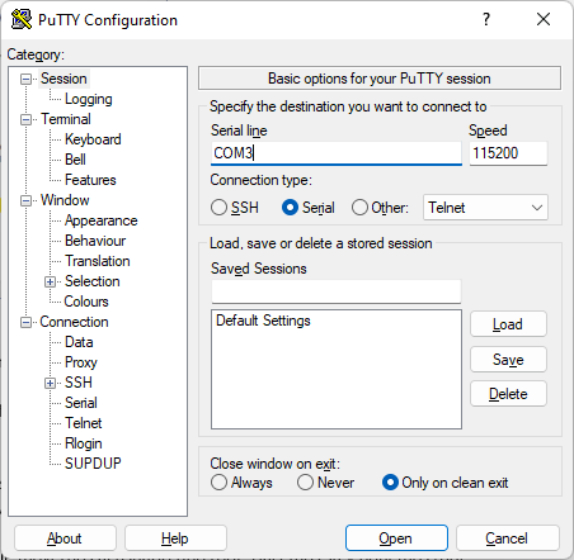

  2. A continuación, vuelva a su aplicación de terminal y especifique el puerto COM en el campo correspondiente. En el campo "velocidad", especifique 115200.

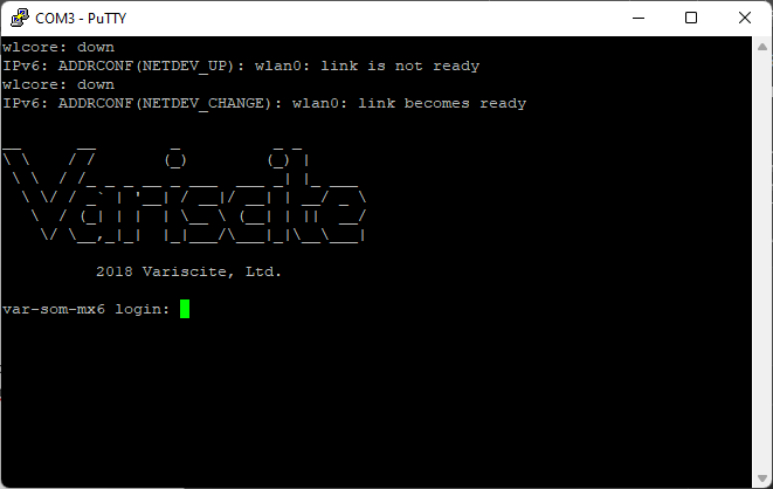

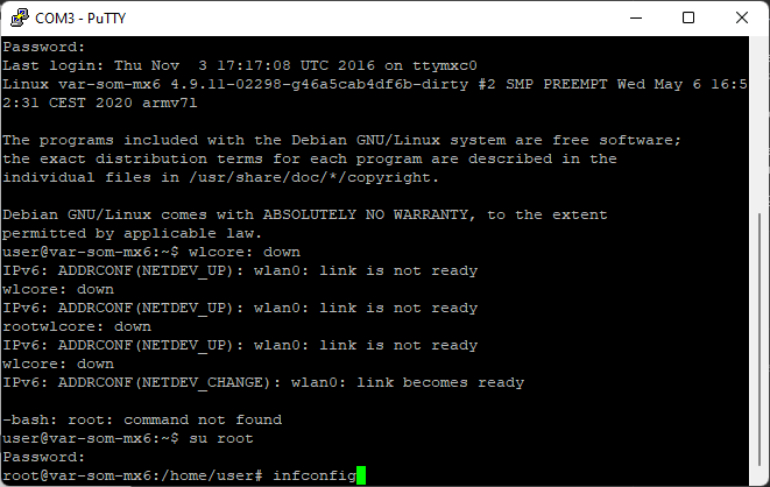

  • En la ventana que se abre con la terminal, presione la tecla "Enter" y luego inicie sesión con este nombre de usuario y contraseña: usuario/usuario
  • A continuación, tendremos que cambiar al usuario root. Escribimos: su escribimos el nombre de usuario: root y finalmente, la contraseña: root






PASO 3: Abra el software Myruns
En este punto, habremos accedido al lector con permisos de administrador a través de la terminal. Solo queda averiguar la dirección IP asignada para poder acceder a él desde un navegador web. Para ello, escribimos lo siguiente en la terminal:

ipconfig
Localizamos la IP dinámica (192.168.1.X), la copiamos y pegamos en el navegador y pulsamos «Intro». Esto nos llevará a la consola del software del lector.



PASO 4: Leer la prueba

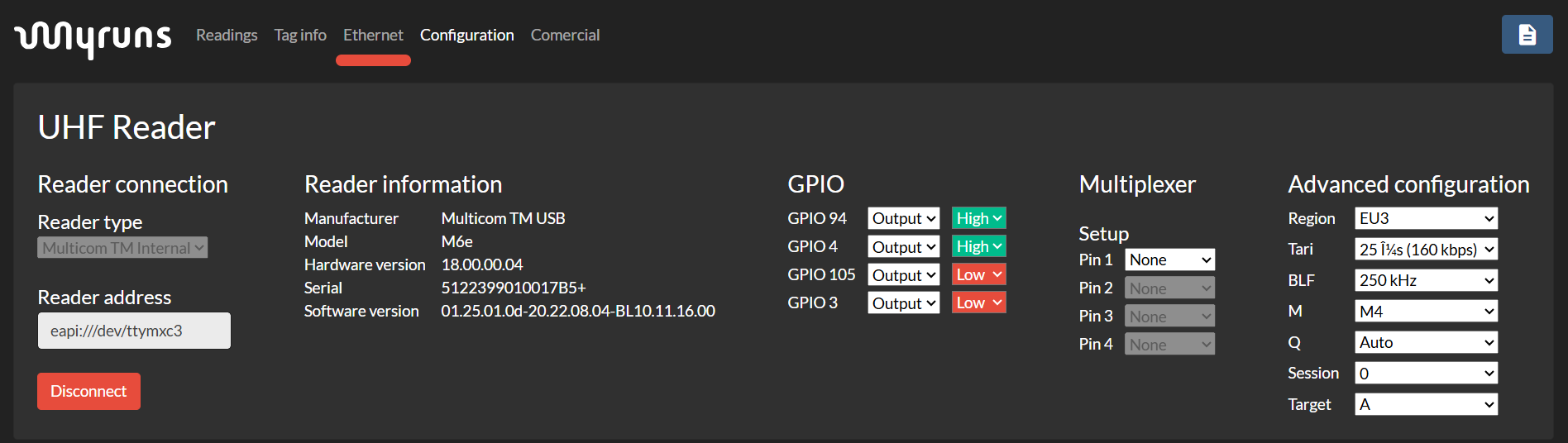

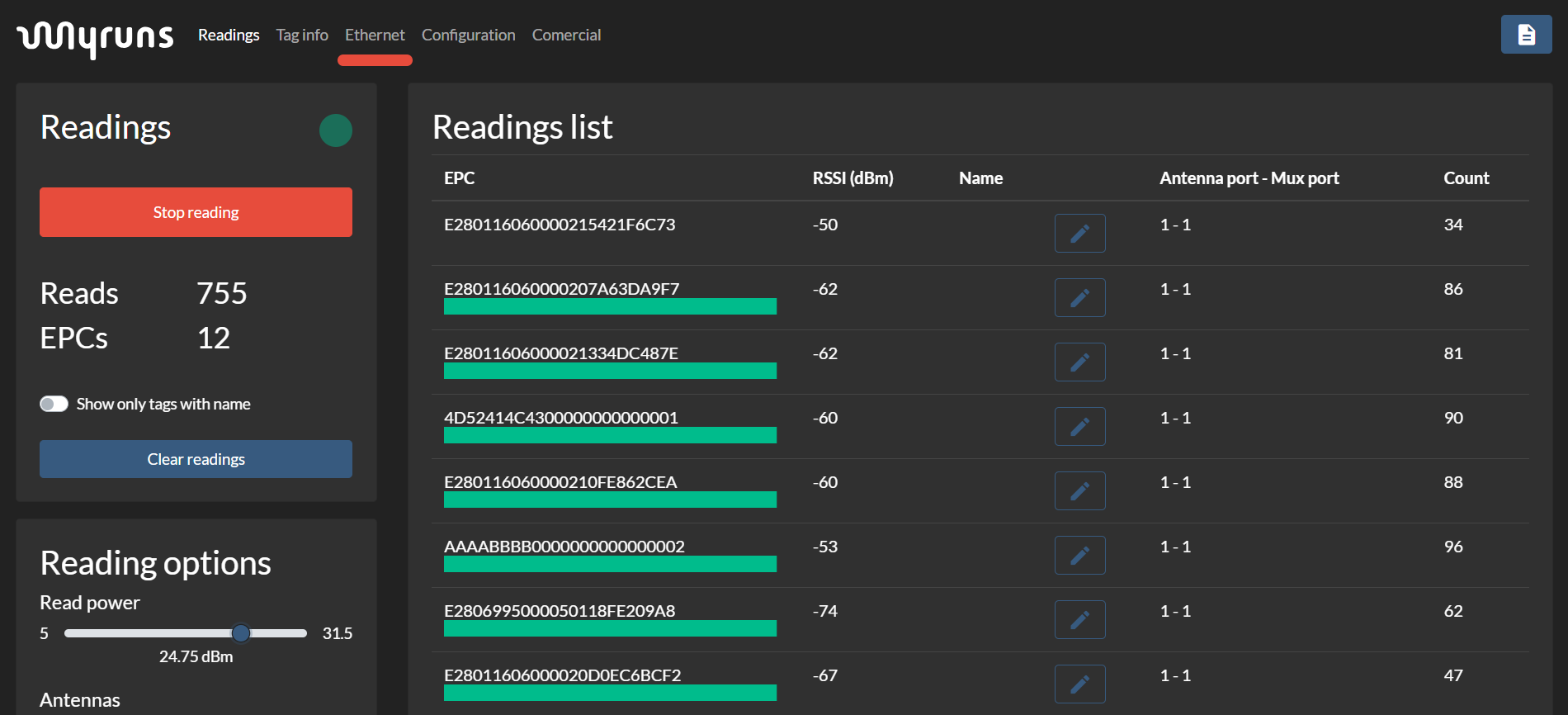

  • En la consola, podemos iniciar el sistema y verificar la lectura.

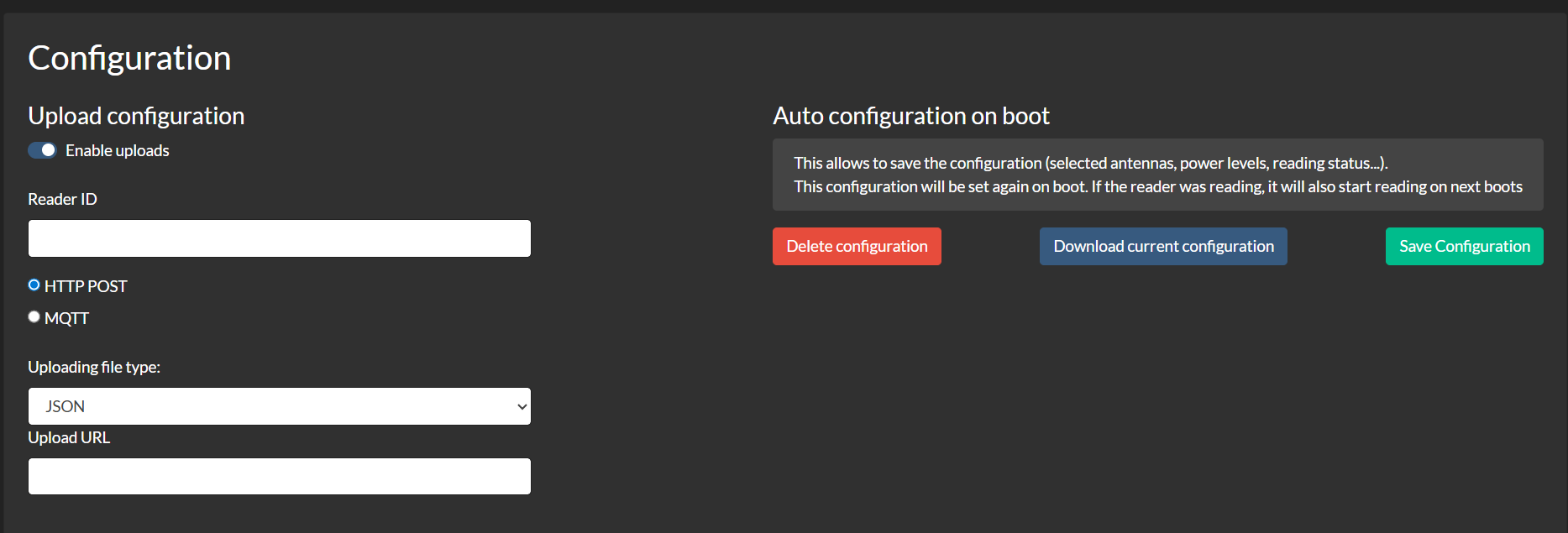

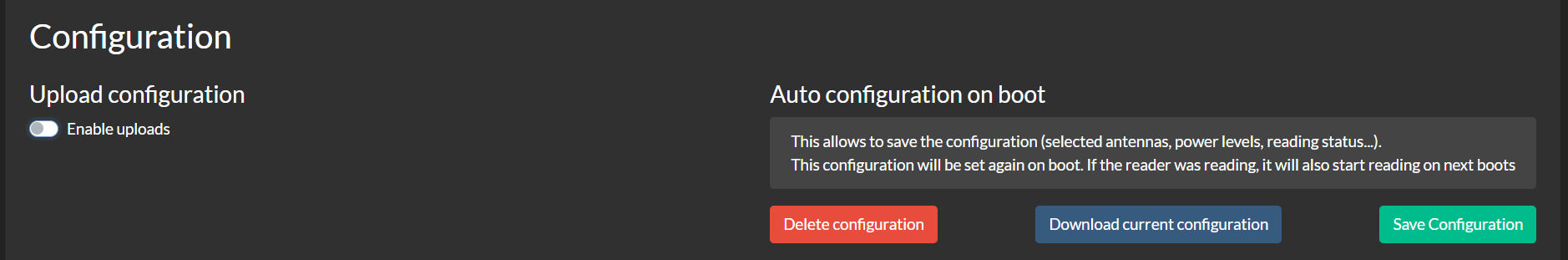

  • En la pestaña de configuración, también podemos encontrar el administrador de GPIO y el envío de lecturas.

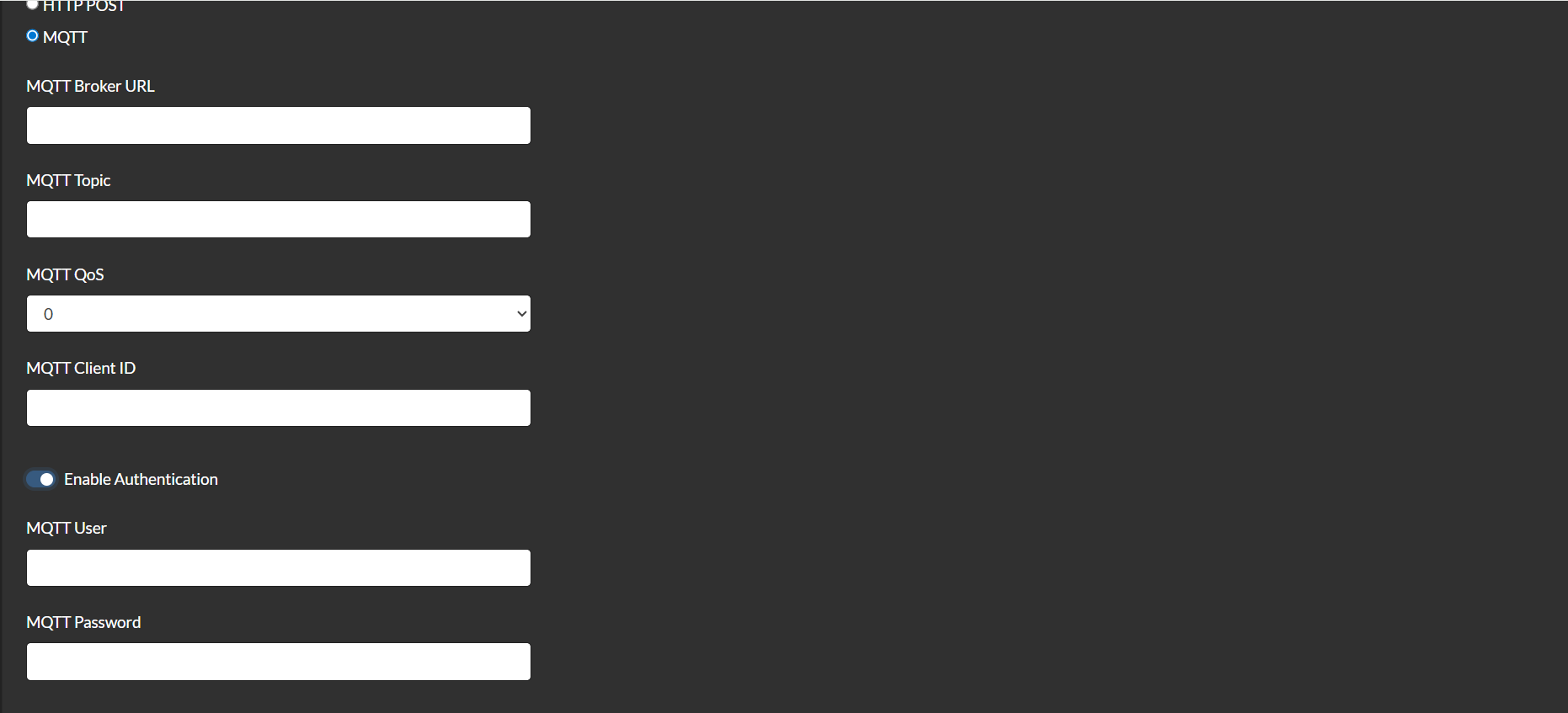

  • Las lecturas se pueden enviar mediante HTTP Post o MQTT.






4. Resolución de problemas

Si el dispositivo MP CELL 1 - Top Master no funciona correctamente durante la fase de prueba, siga los pasos que se indican a continuación para identificar y solucionar cualquier problema:


1. Compruebe la alimentación del dispositivo.
Asegúrese de que la fuente de alimentación del dispositivo esté correctamente conectada.

2. Compruebe la conexión USB y/o el cable de ETHERNET.
Intente conectar el dispositivo a un puerto USB diferente en su PC. Si no hay puertos disponibles, repita la prueba en otra computadora para descartar problemas del sistema. Realice esta misma operación para el cable y la toma de ETHERNET.

3. Reemplace el cable USB y/o el cable de ETHERNET.
Cambie el cable suministrado por uno con las mismas especificaciones (USB tipo A a tipo C) para descartar fallas en el cable. Realice esta misma operación para el cable ETHERNET.

4. Pruebe otro dispositivo MP CELL 1 - Top Master.
Si tiene otro dispositivo, repita la prueba usando el mismo puerto y cables originales para verificar si el problema se debe al hardware del dispositivo.

5. Comuníquese con el soporte técnico.
Si el problema persiste después de realizar todas las pruebas anteriores, comuníquese con el soporte técnico de Myruns para obtener ayuda.
